Steel Frame Construction
철골자주식주차장 공사
01. 철골 제작장에서 철골제작 완료후 현장 반입후 크레인 장비를 이용해서 철골설치를 완료하고 철골주차장 전용바닥재를 크레인 장비를 이용해서 각 구역별로 바닥재 방향을 고려해서 양중작업

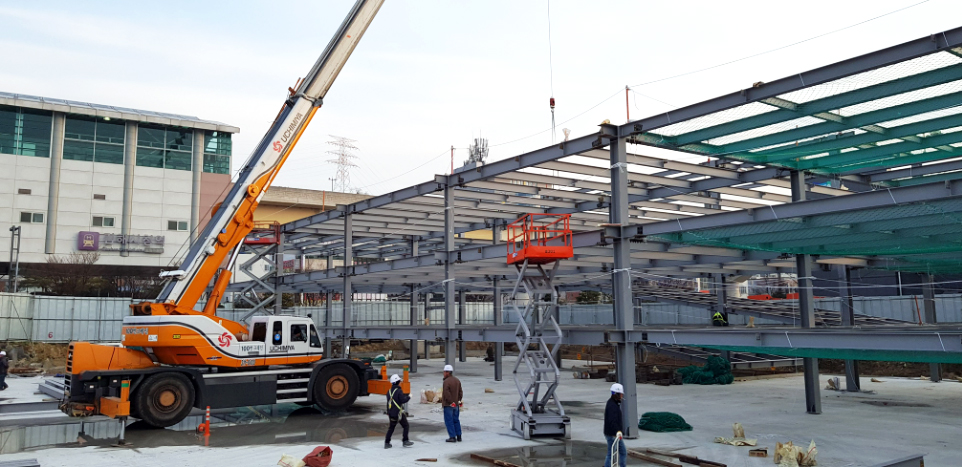

철골설치01

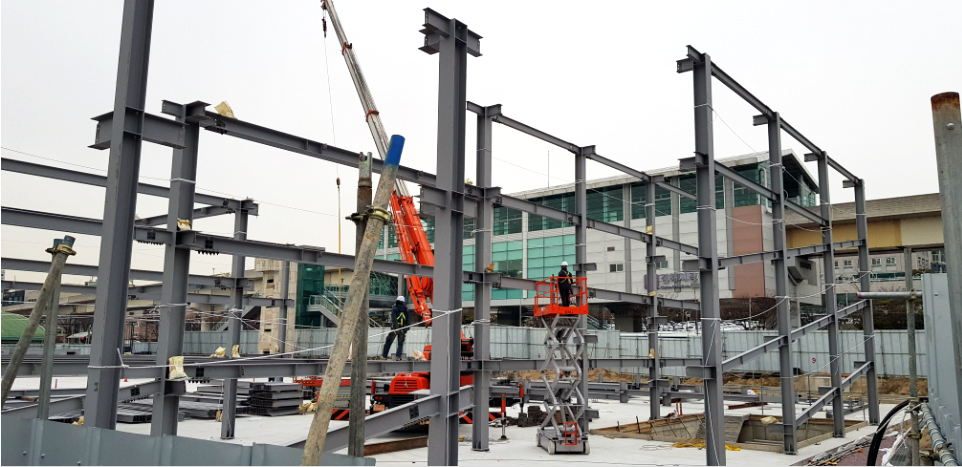

철골설치02
철골설치03

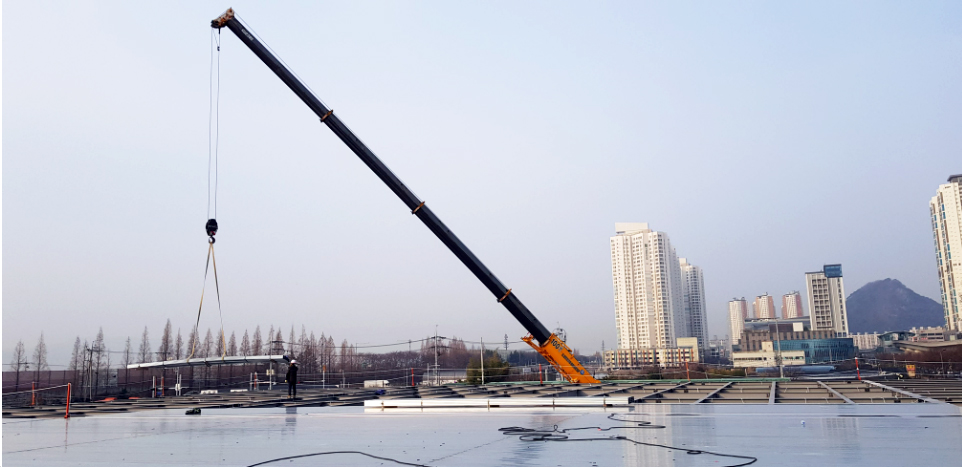

주차장 바닥재 양중

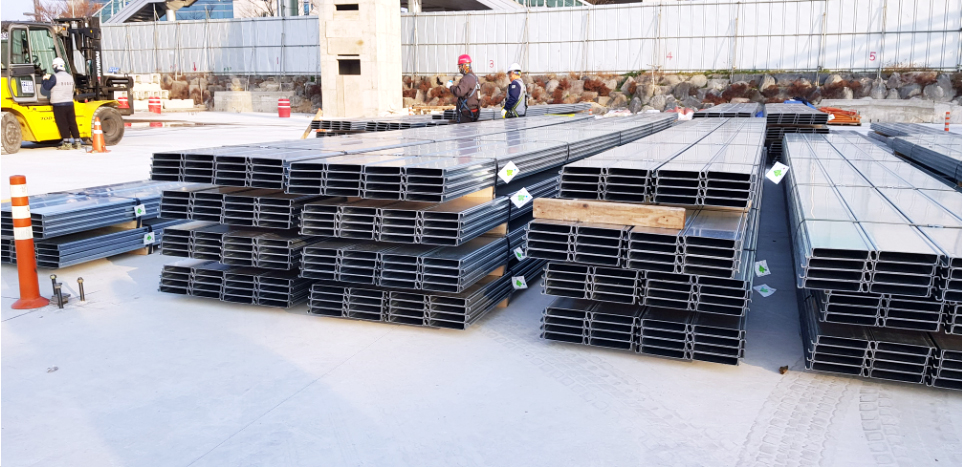

주차용 바닥재
02. 양중된 철골주차장 바닥재를 철골상부에 한장씩 펼쳐가면서 판개를 하고 판개된 주차장바닥재를 철골과 바닥재 하부에 용접시공하여 접합한다.

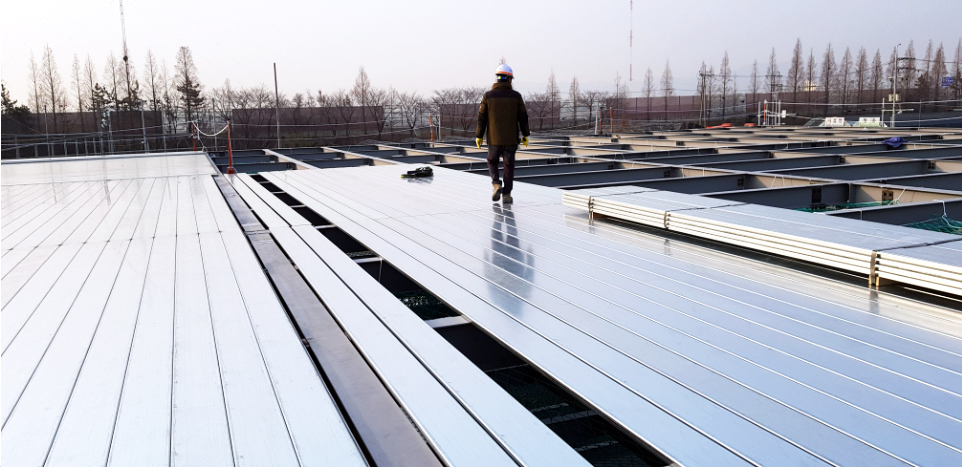

바닥재 양중 설치01

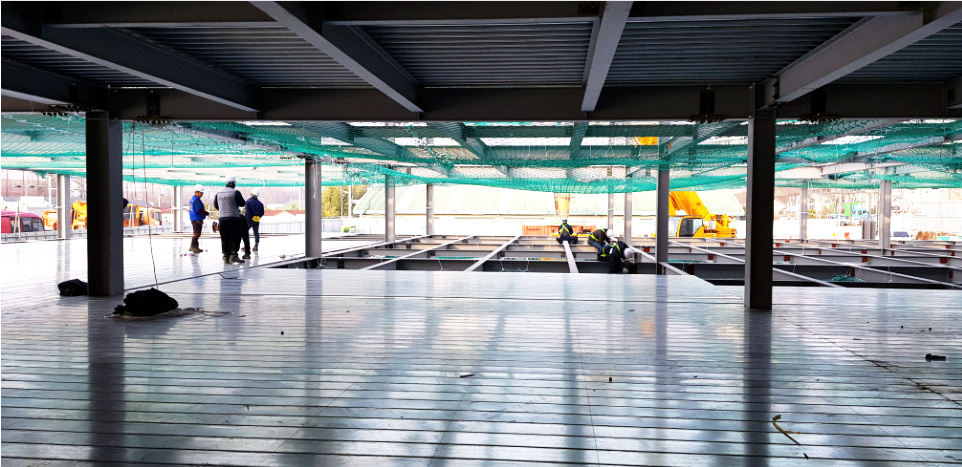

바닥재 양중 설치02

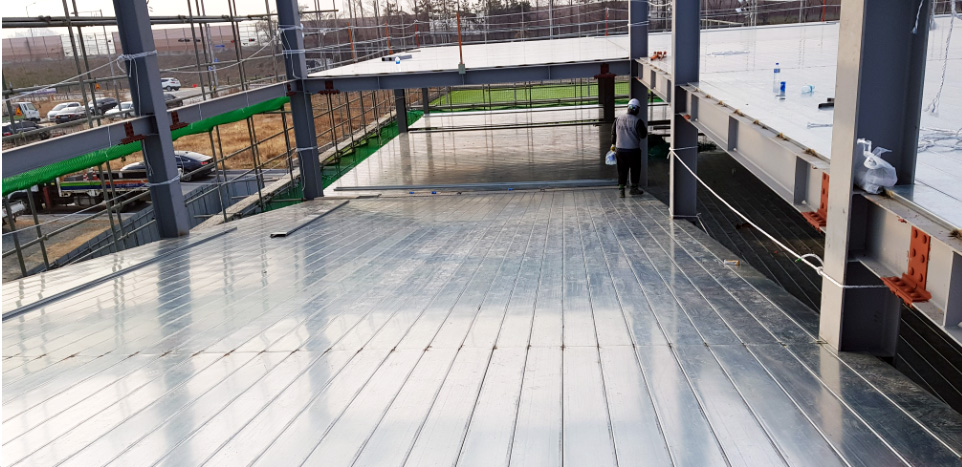

바닥재 양중 설치03
03. 하부용접 완료후 먹줄을 이용해서 일정한 간격으로 상부용접시공부위를 표시하고 그 표시된 부위에 용접시공
04. 철골주차장 바닥재 상부 용접 시공완료후 용접부위에 녹발생을 방지 위해서 (아연용융도금 보수재)터치업
아연도 체크철판3.2T

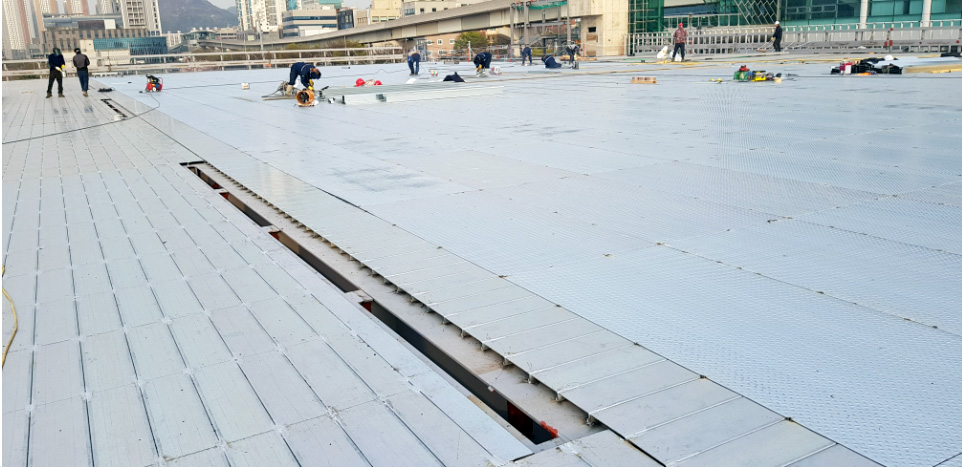

1차판 바닥재+아연도체크 3.2T

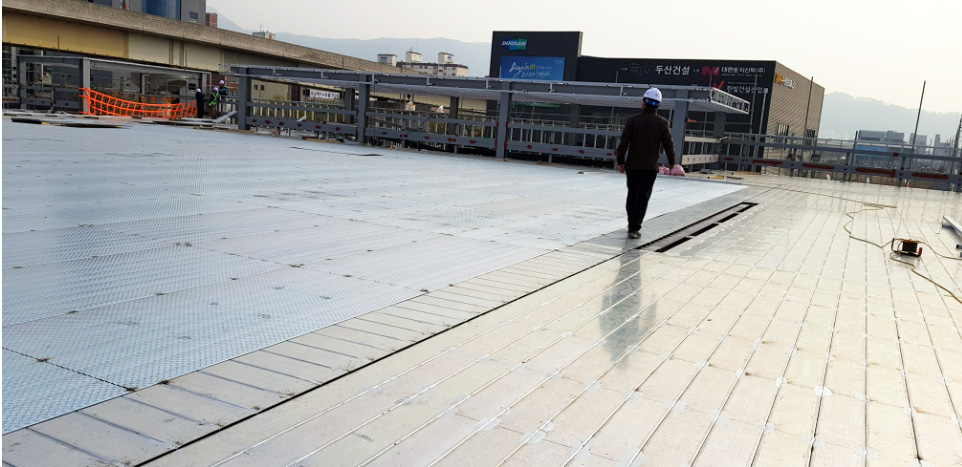

아연도1차판+아연도 체크철판3.2T
철판 3.2 간격 3mm 테그용접
05. 기본 철골주차장 바닥재 시공후 방수를 위해서 아연도금강판이나 체크플레이트를 풀용접 덧시공해서 방수처리

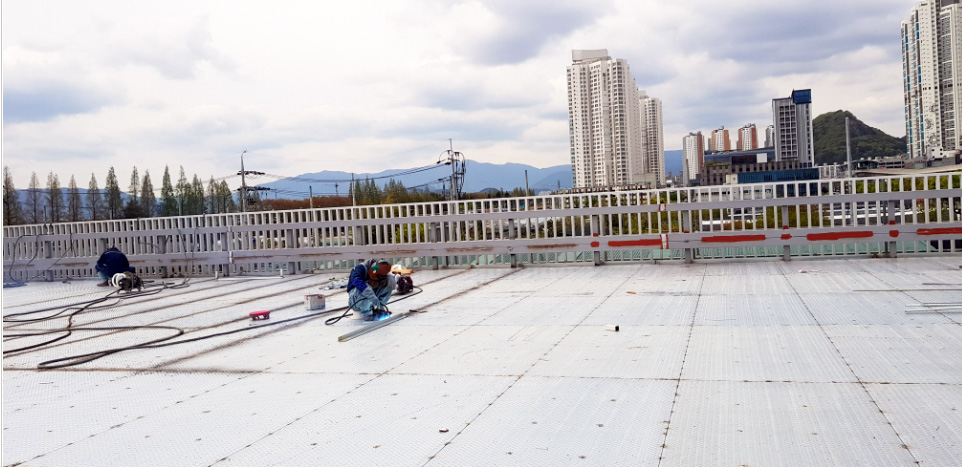

아연도 체크철판 풀용접

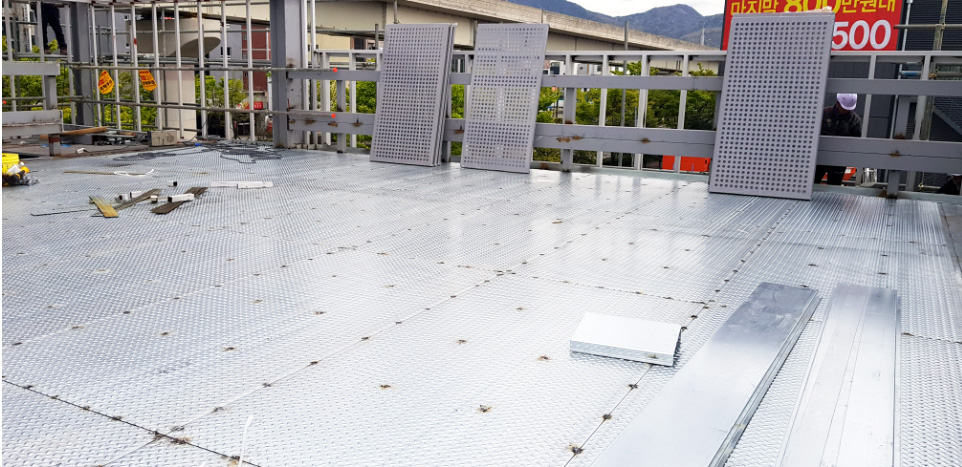

아연도 체크철판 외 마감재
06. 덧시공 완료후 아연도금강판은 용접부위 터치업(도금보수재) 마무리하고 체크플레이트 시공시 에폭시 페인트로 마감도 가능합니다.

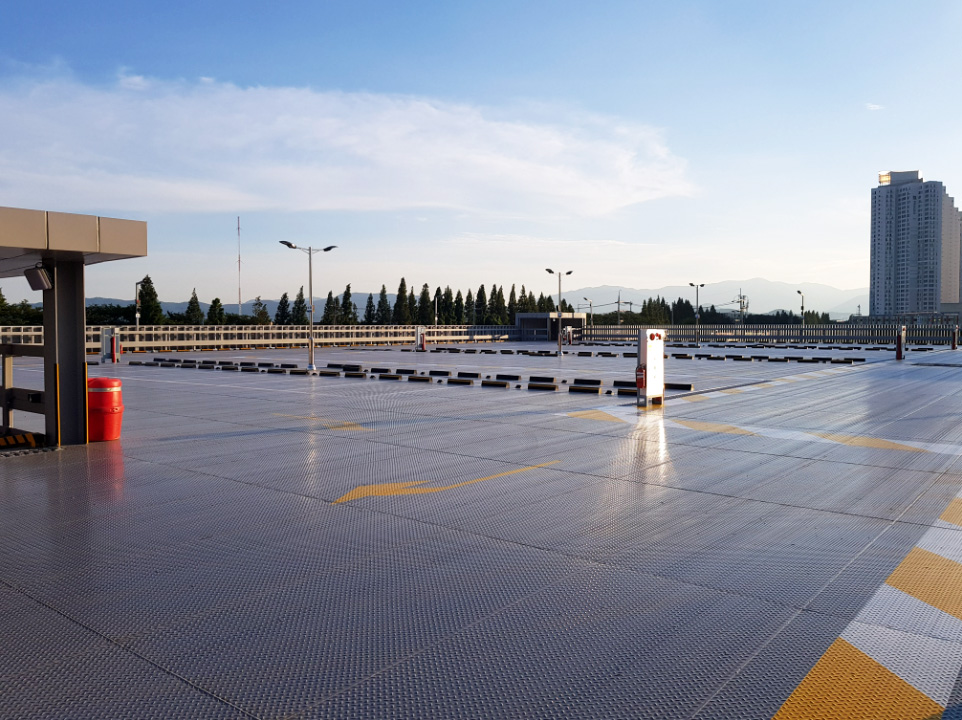

바닥재+아연도 체크철판(징크프라이머 아연도 보수재)도막

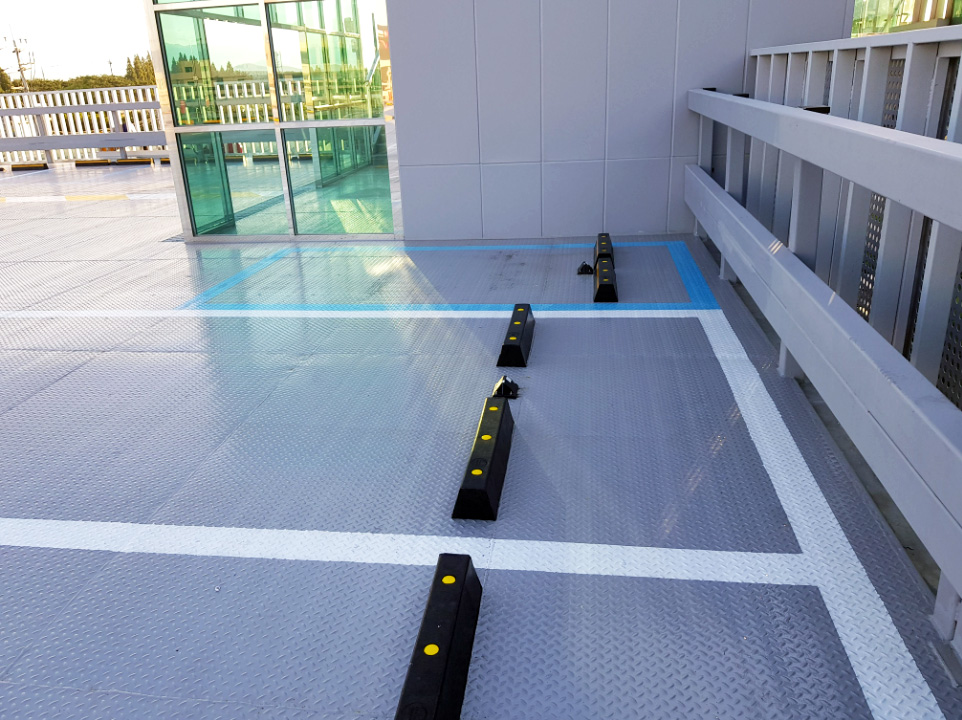

주차라인+카스토퍼

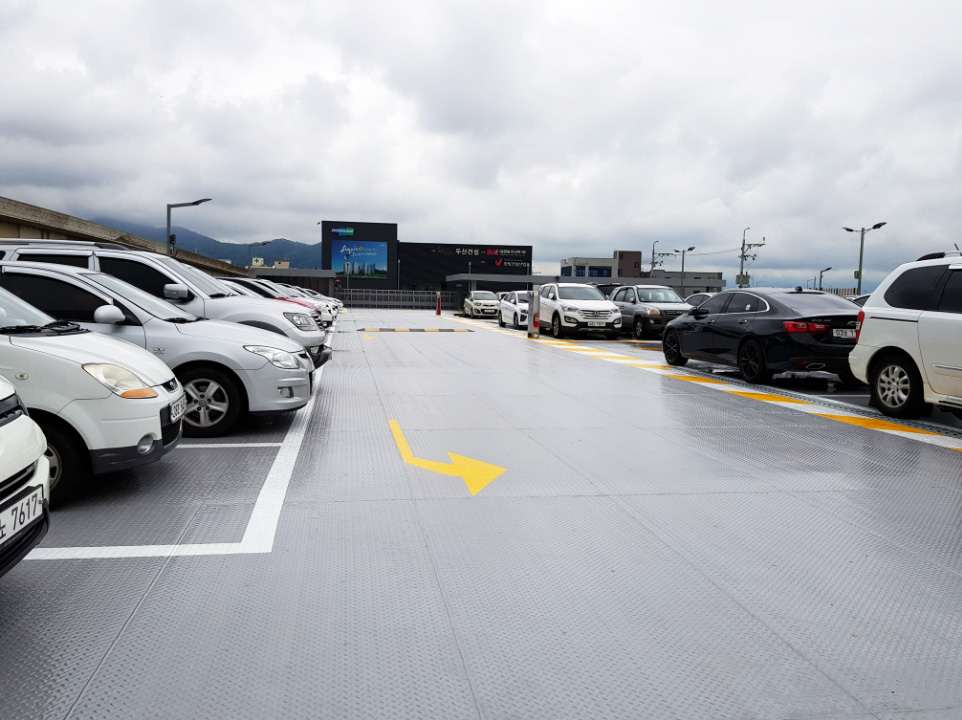

유도표시
